Quels sont les critères pour choisir son transformateur HTA : guide d’achat et d’intégration pour professionnels

Le transformateur HTA est un élément important dans l’installation électrique. C’est pour cela qu’il ne doit pas être choisi en se fiant uniquement à l’attraction du prix. Il faut tenir compte de plusieurs critères allant des normes et exigences techniques au besoin en maintenance. Chacun d’eux a une incidence directe sur le coût total du projet.

Normes et exigences techniques

Le premier pas pour choisir votre transformateur HTA est de connaître la tension nominale et la classe d’isolement exigées par votre gestionnaire de réseau. En France, la HTA est d’environ 20 kV, avec des variantes à 15 kV ou 33 kV selon les secteurs, et les consommateurs >250 kW sont souvent raccordés à ce niveau.

Quant aux exigences techniques concernant les règles de dimensionnement d’un transformateur haute tension, les niveaux d’isolement de votre transformateur, et les essais d’acceptations à réaliser lors du raccordement, elles sont contenues dans les documentations techniques (DTR) du gestionnaire de réseau. Vous pouvez aussi vous référer à un professionnel pour en savoir plus, car le respect de ses prescriptions vous évitera les retards et les surcoûts lors de la mise en service.

Choix technologique : résine vs huile

Il existe deux choix de transformateurs, présentant chacun ses avantages, ses contraintes de maintenance et son coût total.

Transformateur HTA en résine

Les transformateurs enrobés en résines sont plus avantageux en sécurité incendie. En effet, ils ne contiennent pas d’huile combustible. Ils demandent moins d’opérations de surveillance relatives au liquide isolant et conviennent mieux aux installations intérieures ou aux sites sensibles comme les hôpitaux.

De plus, leur maintenance globale est plus simple. Néanmoins, le refroidissement est moins performant que pour certains modèles à huile. Ce paramètre peut limiter la plage de puissance la plus économique.

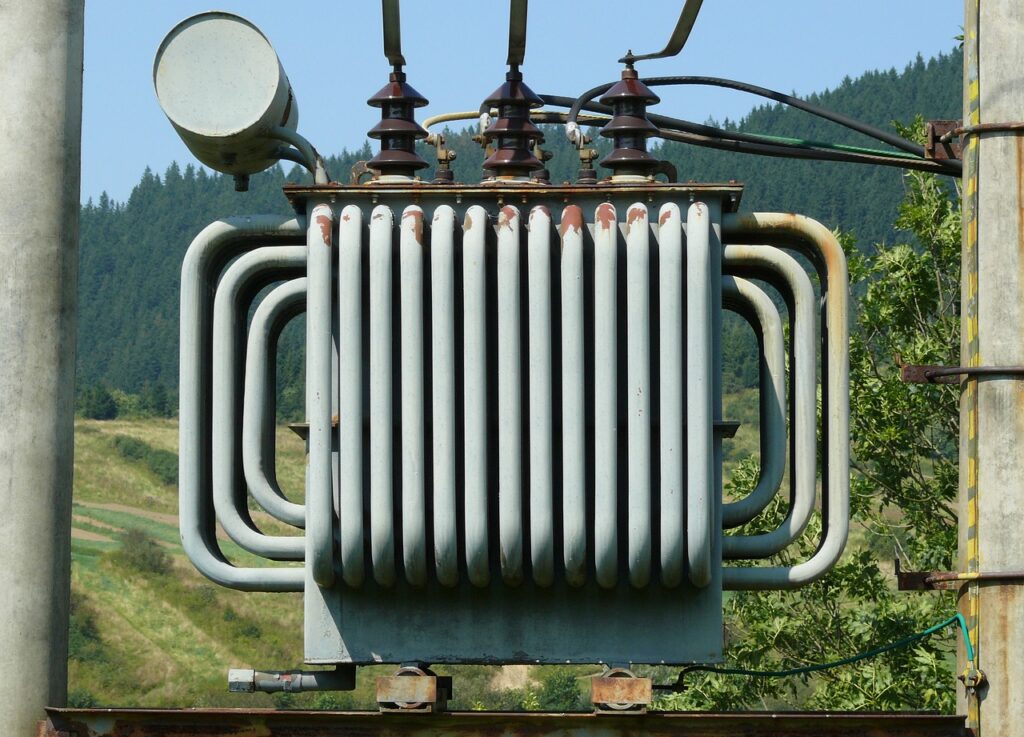

Transformateur HTA à huile

Les transformateurs immergés dans l’huile se distinguent par leur excellente capacité de refroidissement. Ils sont choisis pour les besoins de puissances élevés ou pour les situations où le rembobinage ou la mise à neuf sont envisagés. Par contre, ils ont besoin d’un suivi régulier afin de détecter précocement les défauts internes, ainsi qu’une logistique pour la gestion de l’huile.

Sur le long terme, le coût total dépendra alors du prix d’achat et des frais de maintenance et gestion d’éventuelle gestion environnementale.

Raccordement et conformité au réseau

La coordination précoce avec le distributeur est une étape incontournable. Cela implique l’étude de faisabilité, le schéma de raccordement, le dimensionnement des protections et les PV d’essais de chantier. Vous devez anticiper les délais et les coûts de raccordement dans l’offre que vous présentez au client. Un dossier complet accélère la validation et l’autorisation de mise en service.

Maintenance préventive et gestion du cycle de vie

La mise en place d’un plan de maintenance dépend du niveau de criticité. Il comporte les :

Inspections visuelles régulières ;
Thermographies pour repérer les échauffements ;
Analyses d’huiles et DGA pour les modèles huile ;
Essais électriques périodiques ;
Tenues d’un carnet d’entretien.

L’idéal est d’externaliser les opérations critiques à des spécialistes afin d’accélérer les remises en service et optimiser la longévité. Le suivi rigoureux transforme la maintenance réactive en gestion proactive. Cela réduit les risques et limite les coûts imprévus.

Le bon choix d’un transformateur HTA combine conformité normative, arbitrage technique et intégration maîtrisée au réseau. Pour limiter les incidents et optimiser le coût total, il faut anticiper le raccordement et planifier une maintenance préventive. Enfin, il faut documenter chaque étape et s’appuyer sur des prestataires qualifiés afin de faciliter la conformité et la pérennité des installations.
